Фундаменты — это подземные несущие конструкции,
предназначенные для передачи и распределения нагрузки от здания на грунт.
Верхняя плоскость фундамента, на которую опираются стены, колонны, лестничные
клетки и другие элементы, называется обрезом. Плоскость, которой фундамент
опирается на грунт, называется подошвой фундамента. Расстояние от подошвы до
обреза фундамента называется глубиной заложения фундамента. Иногда стены
фундамента образуют подвал здания.
К фундаментам предъявляют следующие требования: прочность и устойчивость,
сопротивление влиянию воды и мороза, индустриальность изготовления,
экономичность.
По конструкции фундаменты (рис. 10) бывают:
- ленточные - под стены или ряд столбов;
- столбчатые - под стены, отдельные колонны;
- сплошные - в виде железобетонной плиты под все здание;
- свайные - состоят из отдельных свай, объединенных вверху бетонной или
железобетонной плитой, называемой ростверком, под здания повышенной этажности
при слабом грунте.
Материал для фундаментов — преимущественно бутовый камень, бутобетон или
железобетон.
Фундаменты делают обычно ступенчатого сечения. Подошва
фундамента наружных стен должна в связанных (например, глина) грунтах
располагаться не выше уровня промерзания, в песчаных грунтах она может быть
расположена выше уровня промерзания, но не менее чем на глубине 1 м. Глубина
заложения фундамента под внутренние стены отапливаемых зданий не зависит от
глубины промерзания грунта, но не может быть менее 0,5 м.
Наиболее индустриальными являются сборные бетонные и железобетонные
фундаменты из крупных блоков. Их применение значительно сокращает сроки
строительства и снижает трудоемкость работ. Сборные фундаменты состоят из
блока-подушки и вертикальной стенки из прямоугольных блоков.
При слабых грунтах и при больших нагрузках на колонны целесообразно
устраивать фундамент в виде сплошной железобетонной плиты под всей площадью
здания.
При необходимости передачи на слабый грунт значительных нагрузок применяют
свайные фундаменты. Сваи бывают деревянные, железобетонные, стальные и др.
|
|
Фундаменты подвергаются увлажнению
атмосферной влагой и грунтовыми водами. Вследствие капиллярности влага по
фундаменту поднимается вверх и вызывает отсыревание стен. Чтобы преградить
доступ влаги в стены, в нижней часта их устраивают изоляционный слой из
битуминозных рулонных материалов (рубероида, толя).

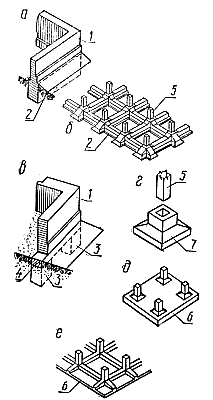

Рис. 10. Конструктивные схемы фундаментов: а —
ленточный под стены; б — то же, под колонны; в — столбчатый под стены; г
—отдельный под колонну; г — сплошной безбалочный; е — то же, ребристый (1
— стена, 2 — ленточный фундамент, 3 —столбчатый фундамент, 4 —
железобетонная фундаментная балка, 5 —железобетонная колонна, 6 —
фундаментная плита, 7 — башмак под
колонну). |
